嘿，各位《善忘技术夹》的老铁们，是不是经常被文档里的图表搞得焦头烂额？

改个需求，架构图、流程图、时序图跟着大改，鼠标拖来拖去、对齐拉扯，半天时间就搭进去了。更要命的是，图一改，文档里的图就过时了，简直是效率杀手！

今天，我就要给大家安利一个“神器”—— PlantUML Server，它能彻底颠覆你画图的体验。忘了那些繁琐的拖拽吧，从今天起，画图就像写代码一样简单、高效、优雅！现在很多在线工具都订阅和收费，比如说之前使用processon的功能，挺好用的，但是现在导出图片或者都必须要开会员，去水印等。当前工具在我实际工作中，解决了大问题，私有化部署，再也不用担心免费的画图在线工具收费限制了。

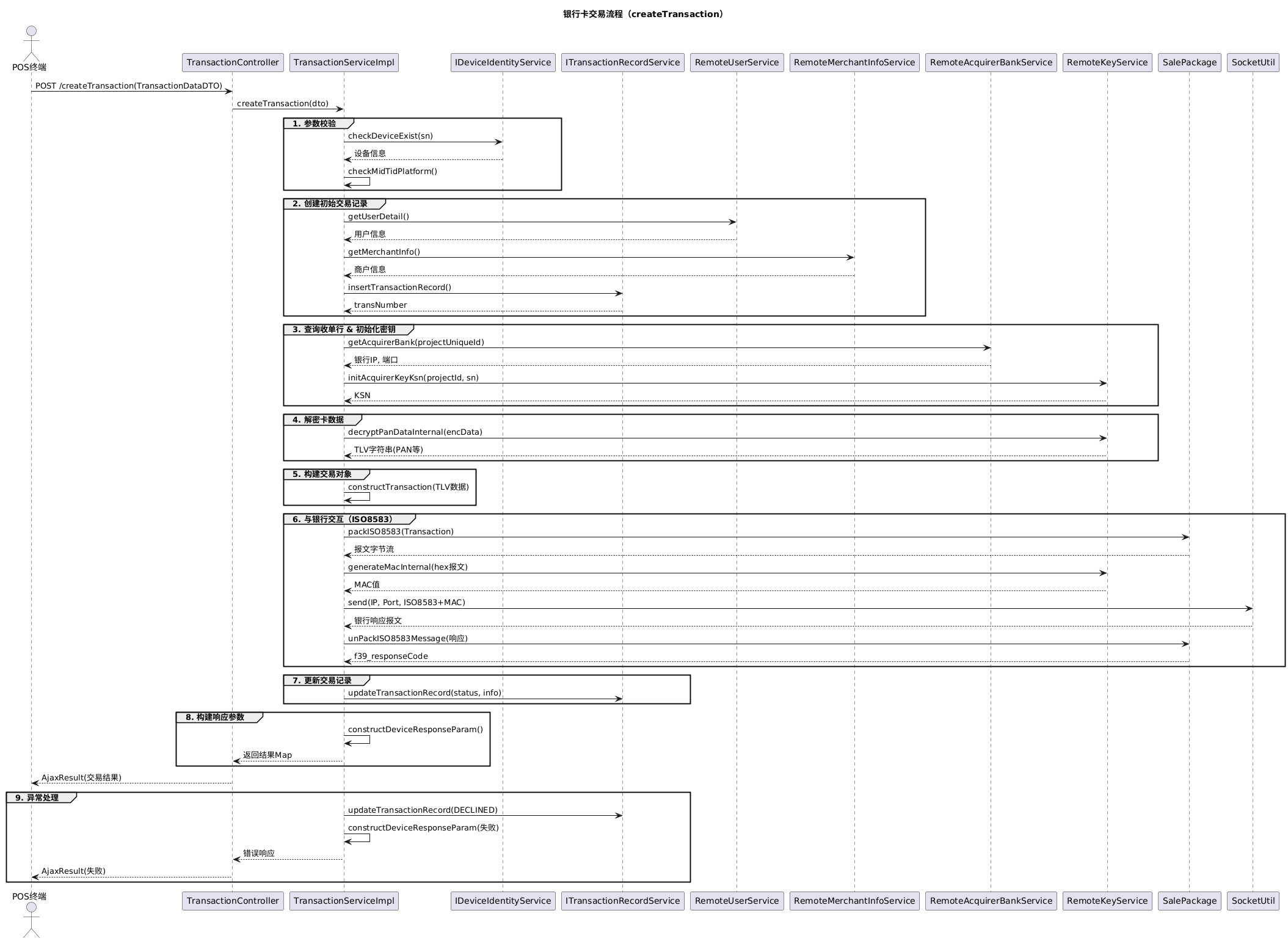

先看下我生成的一个交易流程的时序图（当然大部分不是自己手写的， AI根据代码生成，对于了解项目很好实用）。

交易流程

🔍 软件/工具简介：文本生成图表的魔术师

PlantUML Server 是什么？简单来说，它是一个在线服务，能把一段描述图表的“代码”（用 PlantUML 语法编写）实时渲染成各种漂亮的图表。

你可以把它理解为图表界的“所见即所得”——只不过，“所见”的是图，“所得”的是你写的文本。

核心功能：

  • 文本生成图表： 这是它的灵魂！你不需要拖动任何元素，只需用简洁的文本描述，PlantUML Server 就能帮你生成复杂的图表。
  • 支持图表种类繁多： 远不止 UML 图！它支持：
    • UML 图： 序列图 (Sequence Diagram)、用例图 (Use Case Diagram)、类图 (Class Diagram)、活动图 (Activity Diagram)、组件图 (Component Diagram)、状态图 (State Diagram)、对象图 (Object Diagram)、部署图 (Deployment Diagram) 等。
    • 非 UML 图： 流程图 (Flowchart)、甘特图 (Gantt Chart)、心智图 (Mind Map)、网络图、ER 图 (Entity-Relationship Diagram)、JSON/YAML 数据结构图等等。
  • 实时预览与导出： 在线编辑区左侧输入文本，右侧实时显示渲染结果，满意后可以直接导出 PNG、SVG 等多种格式的图片。

适合哪些人群使用？

可以说，凡是需要画图、写文档、做技术交流的人，都会爱上它：

  • 开发者 / 架构师： 快速绘制系统架构图、API 调用时序图、数据库 ER 图。
  • 项目经理 / 产品经理： 制作用户流程图、需求分析图、项目排期甘特图。
  • 技术博主 / 文档工程师： 为文章或技术文档快速配图，保持图文同步更新。
  • 学生： 绘制课程设计图、毕业论文中的系统模块图。
  • 团队协作： 图表代码化，方便版本控制和团队协作。

🚀 使用方法：像搭积木一样简单

PlantUML Server 的使用门槛几乎为零。因为它是一个在线服务，你连安装都不需要，打开浏览器就能用！

快速上手：

  1. 访问官网： 直接访问 https://plantuml.com/plantumlserver (这是 PlantUML 官方提供的在线服务入口)。
  2. 编辑与预览： 你会看到一个分屏界面：
    • 左侧是一个文本编辑区，你可以在这里输入 PlantUML 语法描述。
    • 右侧是实时预览区，随着你的输入，图表会即时更新。
  3. 下载图表： 预览满意后，点击右侧图表下方的“Download PNG”或“Download SVG”按钮，即可保存你的作品。

一个小例子：画个简单的时序图

假设我们要描述一个用户登录的流程：

@startuml
actor 用户
participant "Web 浏览器" as Browser
participant "认证服务" as Auth
participant "数据库" as DB

用户 -> Browser: 输入用户名/密码
Browser -> Auth: 发送登录请求 (用户名, 密码)
Auth -> DB: 查询用户凭证
DB --> Auth: 返回用户凭证
Auth -> Auth: 验证密码
alt 密码正确
    Auth --> Browser: 返回 Token
    Browser -> 用户: 登录成功
else 密码错误
    Auth --> Browser: 返回错误信息
    Browser -> 用户: 提示登录失败
end
@enduml

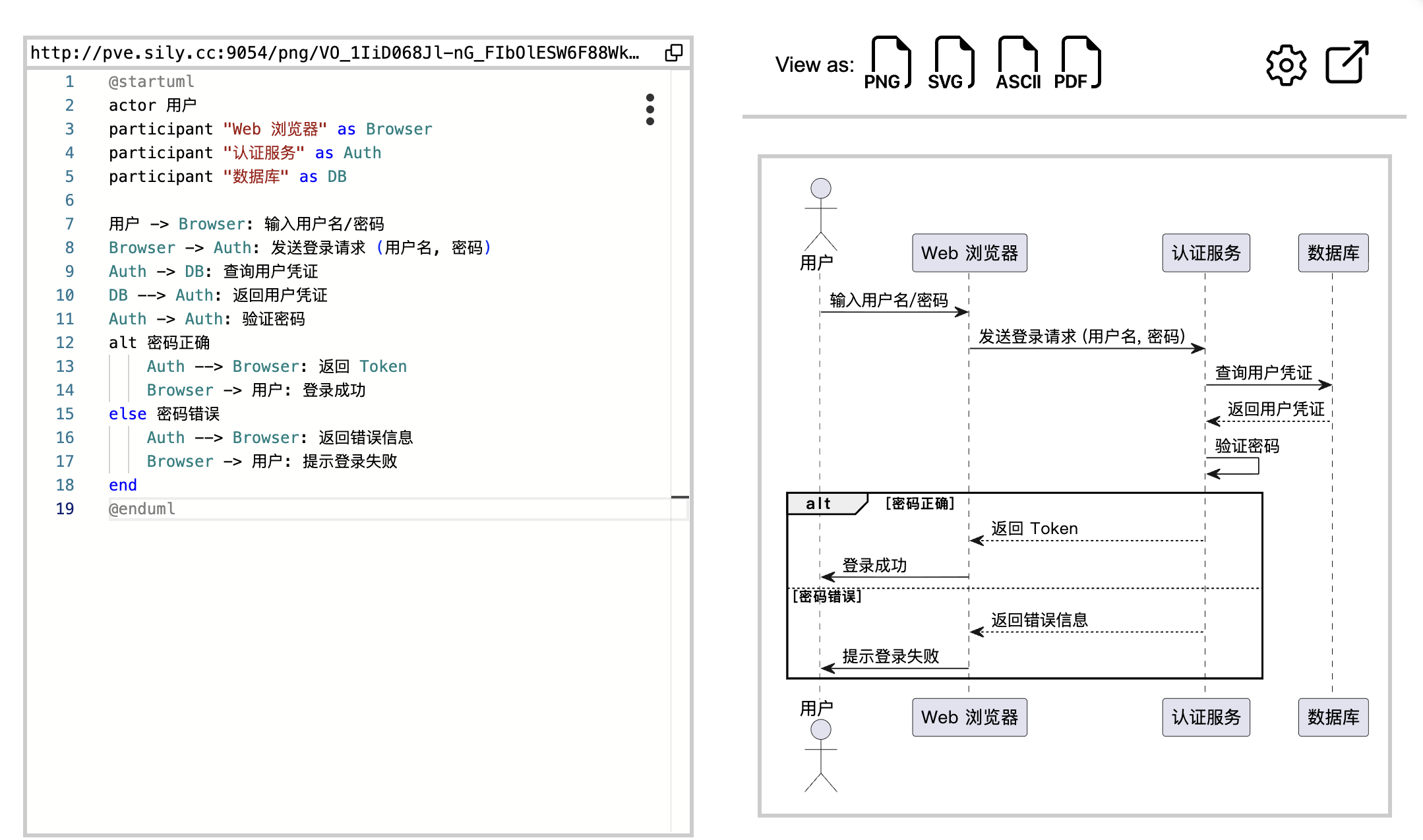

把这段文本粘贴到 PlantUML Server 的左侧编辑区，你会立刻在右侧看到一个清晰的时序图！

截屏2025-10-15 22.06.32

@startuml 和 @enduml 是 PlantUML 语法的起始和结束标记。中间的 -> 表示消息流，participant 定义参与者，alt/else/end 定义条件分支，非常直观。

一下是我直接部署的一个环境，使用docker容器部署， 可以通过 http://pve.sily.cc:9054访问，当然也可以直接访问官网的服务测试使用 https://plantuml.com/plantumlserver。

部署起来起来很简单啦

docker run -d -p 8080:8080 plantuml/plantuml-server:jetty

# 这里定义的是8080端口， 可以自己修改端口访问

💡 实用场景举例：让你的工作效率飞起来

PlantUML Server 的应用场景远比你想象的更广泛。

  1. 开发者的福音：告别“画图五分钟，改图两小时”的噩梦

    • API 文档： 快速绘制 API 调用时序图，清晰展示请求、响应、服务间交互。
    • 系统架构： 用组件图描述微服务架构，或者用部署图展示服务部署拓扑。
    • 数据库设计： ER 图，直观展示表结构和关系。
    • GitOps/DevOps： 将 PlantUML 代码与业务代码一起版本控制，每次代码更新，图表自动更新，真正实现文档与代码同步。

  2. 项目经理 / 产品经理：沟通利器，需求再复杂也不怕

    • 用户旅程图： 描述用户从发现产品到完成目标的全流程。
    • 需求分析： 用例图、活动图，清晰定义系统功能和用户行为。
    • 项目排期： 甘特图，方便展示项目阶段和任务排期。
    • 原型设计： 心智图，快速梳理产品功能点和页面跳转逻辑。

  3. 自媒体创作者 / 技术博主：配图简单，内容更专业

    • 写技术文章时，复杂的概念往往需要图表来辅助说明。PlantUML Server 让你能像写代码一样快速生成配图，还能随时修改，保证文章内容的时效性。
    • 例如，讲解一个算法的流程、一个协议的交互过程，用时序图或流程图就能秒杀千言万语。

✨ 优势亮点：为什么它是你的不二之选？

相较于传统的图形化绘图工具（如 Draw.io、Visio）或更专业的代码绘图工具，PlantUML Server 的独特魅力在于：

  • 🏆 免费 & 开源： PlantUML 本身就是开源项目，PlantUML Server 也是基于此提供服务，你可以完全免费使用，甚至可以在本地搭建自己的服务。
  • 📝 文本即代码： 这是它最大的王牌！图表以纯文本形式存在，可以：
    • 版本控制： 像代码一样提交到 Git，方便追踪修改、回溯历史。
    • 易于修改： 只需要改几行文本，图表就自动更新，告别拖拽对齐的烦恼。
    • 高效协作： 团队成员可以直接在文本上协作，合并改动。
  • 🌍 跨平台： 作为一个在线服务，你只需要一个浏览器就能使用，无需安装任何软件，Windows、macOS、Linux 甚至手机平板都能用。
  • 🔌 生态丰富： PlantUML 拥有强大的生态系统。
    • IDE 集成： VS Code、IntelliJ IDEA 等主流 IDE 都有 PlantUML 插件，可以直接在编辑器里编写和预览。
    • Markdown 集成： 许多 Markdown 编辑器（如 Typora, VS Code With Markdown Preview Enhanced 插件）支持直接渲染 PlantUML 代码块。
    • 自动化： 可以集成到 CI/CD 流程中，自动生成文档图表，实现“文档即代码”。
  • 🎨 简洁美观： 默认渲染的图表风格清晰、专业，并且支持自定义样式和主题。

📚 扩展推荐：更高效的用法

  1. 本地化部署： 如果你对数据安全或网络速度有较高要求，可以考虑在自己的服务器上部署 PlantUML Server，或者直接在本地安装 PlantUML JAR 包配合 IDE 插件使用。
  2. IDE 插件加持：
    • VS Code 用户： 强烈推荐安装 “PlantUML” 插件。在 *.puml 或 *.plantuml 文件中编写代码，实时预览，并且可以直接导出图片。
    • IntelliJ IDEA 用户： 安装 “PlantUML Integration” 插件，体验同样出色。
  3. 对比同类工具：
    • Mermaid.js： 另一个文本生成图表的流行工具，语法相对更轻量，更适合 web 端渲染。
    • Graphviz (DOT 语言)： 更早的文本绘图工具，功能强大但学习曲线稍陡峭，主要用于绘制网络图、流程图等。
    • Draw.io / Figma： 强大的图形化绘图工具，适合需要精细布局和复杂设计的场景。但它们与 PlantUML 解决的是不同的痛点，PlantUML 的核心优势在于文本可版本控制。
  4. 结合 AI 提效： 未来你甚至可以直接通过 AI 工具（如 ChatGPT、文心一言）生成 PlantUML 文本，然后粘贴到 PlantUML Server 进行渲染，进一步提升效率！

结语

在这个信息爆炸、效率至上的时代，掌握像 PlantUML Server 这样的工具，无疑能让你在工作和学习中脱颖而出。它不仅仅是一个画图工具，更是一种效率哲学：将重复性劳动自动化，将复杂信息结构化，让你的文档和图表真正“活”起来。

越早用上 PlantUML Server，你的文档管理就越轻松，工作效率就越高，错过它真的太可惜了！

快去试试吧，你会爱上它的！觉得有用的话，别忘了点赞、转发和收藏，让更多人受益！
